Pressix CC 41 - Système de Montage

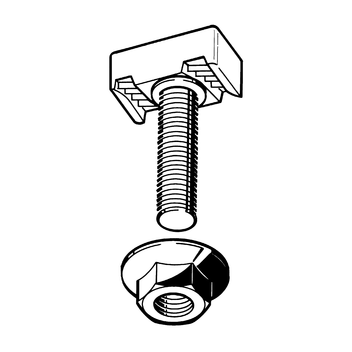

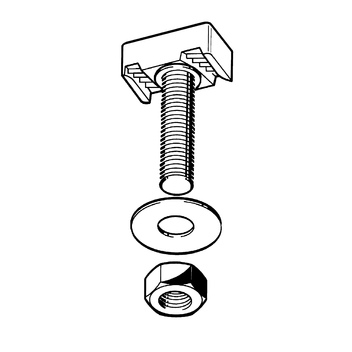

Double écrou TBO HZ 41
Application
Pour tous rails d'installation de largeur 41 mm. Les doubles écrous s'introduisent à n'importe quel endroit du rail.
Fourniture
Avec rondelle et écrou (fournis détachés).
Caractéristiques techniques
| Type | Couple de serrage Mdmax [Nm] | Charge admissible (traction) [kN] | Charge admissible dans le sens longitudinal rails crantés1) [kN] | Moment de flexion admissible 2) [Nm] |
|---|---|---|---|---|
| HZ 41 M8 | 10,0 | 5,8 | 1,5 | 5,0 |
| HZ 41 M10 | 18,0 | 9,3 | 2,5 | 10,0 |
| HZ 41 M12 | 32,0 | 10,0 | 3,0 | 17,5 |
| HZ 41 M16 | 79,0 | 10,0 | 3,0 | 44,5 |
| 1) | Ces valeurs s'appliquent en cas de forces agissant près des bords à l'ouverture du rail. En cas de charges simultanées en traction verticale et transversale, la résultante des forces ne doit pas être supérieure à la valeur indiquée. |
| 2) | Le moment de flexion réel ne doit pas dépasser le moment de flexion admissible pour le rail. |
| Matière: | |
| Tête rectangulaire: | acier, électro-galvanisé |
| Tige filetée: | acier qualité 4.6, électro-galvanisé |
