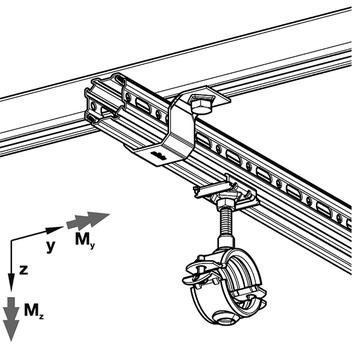

Patte de fixation MPH 46
Application
Le support transversal CFB sert de renfort stabilisateur contre les forces de poussée latérales agissant sur des consoles de type AK 46-P. Le support transversal est utilisé pour absorber les forces de cisaillement causées principalement par la dilatation longitudinale des tuyauteries chaudes. Grâce à l'utilisation du support transversal, des forces de cisaillement plus élevées peuvent être dissipées.
Fourniture
Type CFB 46 incluant un jeu de composants de raccordement:
2 x crapauds MPK 46 M10 HCP
4 x rondelles US 10/125 HCP
2 x vis 6 pans SKT M10 x 70 HCP
2 x écrous 6 pans NT M10 HCP
Assemblage
Le support se monte sur le profil à l'aide du jeu de composants de raccordement. Le support transversal doit être appuyé contre la structure du bâtiment et les vis serrées ensuite. Optionnellement, le support transversal peut être fixé à la structure du bâtiment à l'aide de deux ancrages, ceci afin d'obtenir des capacités de charges encore plus élevées. Les ancrages doivent être approvisionnés séparément, et choisis en fonction de la composition du mur.
Caractéristiques techniques
| Type | L [mm] | B [mm] | B1 [mm] | H [mm] | t [mm] | e [mm] | d [mm] |
|---|---|---|---|---|---|---|---|
| Support CFB | 135 | 260 | 56 | 33 | 3 | 205 | 13 |
Console murale AK 46-P*
| Type | avec ancrage | sans ancrage |
|---|---|---|
| AK 46-P | Vy = 12,42 kN Mz = 0,94 kNm | Vy = 12,42 kN Mz = 0,90 kNm |
* Valeurs de service (un coefficient de sécurité partielle de 2,0 est pris en compte).
| Matière: | acier, HCP |
