Supports de tubes
Support libre LC - HV

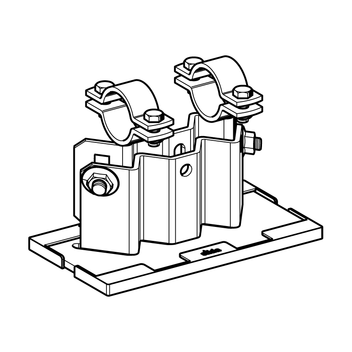

![](/sixcms/media.php/443/thumbnails/0730_ll_lc_dn40.tif.46906.png)
![](/sixcms/media.php/443/thumbnails/0730_ll_lc.tif.46907.png)
![](/sixcms/media.php/443/thumbnails/0730_ll_lc_m.tif.46908.png)
Application
Support libre sur patin coulissant réglable en hauteur par paliers de 2,5 mm. Une largeur de poutre ou de fer de 80 mm minimum est recommandée pour assurer une surface d’appui suffisante.
Fourniture
Les parties supérieures et inférieures sont pré-montées à l’aide de boulons traversants permettant les réglages de hauteur. La plaque de glissement est pré-montée sur le patin.
Caractéristiques techniques
Type | Hauteur H à la livraison [mm] | Hauteur H plage de réglage [mm] |
---|---|---|
LC - HV 90 | 90 | 88,5 ... 113,5 |
LC - HV 150 | 150 | 116 ... 168,5 |
LC - HV 200 | 200 | 171 ... 223,5 |
Couples de serrage boulonnerie:
Vis de serrage collier | Couple de serrage [Nm] | Règlage hauteur | Couple de serrage [Nm] |
---|---|---|---|
DN 15 - 40 | 40 | Boulons dans montants | 80 |
DN 50 - 200 | 50 | Boulons dans montants | 80 |
DN 250 - 300 | 60 | Boulons dans montants | 80 |

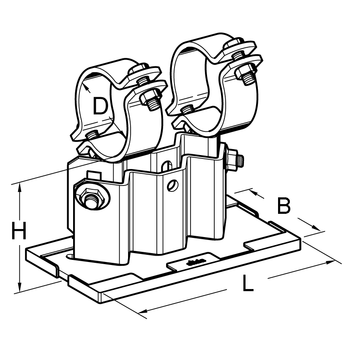

Dimensions: | |
Plaque en métal: | L = 250 mm x B = 100 mm |
Plaque de glissement incl.: | L = 256 mm x B = 105 mm |
Matière: | |
Feuillards d'acier: | acier, revêtement HCP |
Boulons, écrous: | acier, revêtement HCP |
Plaque de glissement: | Polyamide 6.0, renforcé fibres de verre, couleur noire |
Plage de température plaque de glissement: | -20°C à +130°C |
Température du fluide tf : | -20°C à +300°C (enlever la plaque de glissement pour tf > 270°C) |
Homologations
Pipe Shoe - external monitoring PDF | 626.1 KB Overview "All Pipe Shoes LC - HV" PDF | 196.1 KB
D'autres plages de serrage peuvent être trouvées dans le Pdf "Overview all pipe shoes LC-HV HCP".
Note: HV 200 et stock hors gamme DN - quantité minimum et délai de livraison sur demande.
