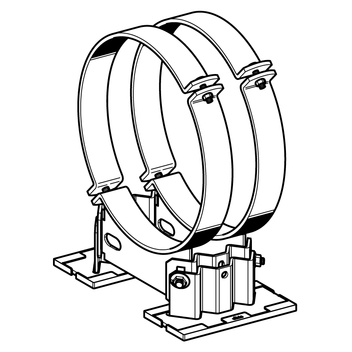

Support libre LD - HV
![](/sixcms/media.php/443/thumbnails/0730_Loslager_LD_dn400.tif.62888.png)
![](/sixcms/media.php/443/thumbnails/0730_ll_ld_dn400.tif.46909.png)
![](/sixcms/media.php/443/thumbnails/0730_ll_ld_dn400_m.tif.46910.png)
Application
Support libre sur patins coulissants réglables en hauteur par paliers de 2,5 mm. Une largeur de poutre ou de fer de 80 mm minimum est recommandée pour assurer une surface d’appui suffisante.
Fourniture
Les parties supérieures et inférieures sont pré-montées à l’aide de boulons traversants permettant les réglages de hauteur. Les plaques de glissement sont pré-montées sur les patins. Afin d'optimiser l'espace requis et de réduire la saillie latérale des colliers de serrage, les colliers sont orientés à 45° axialement à partir de DN 300 (voir détail).
Assemblage
Il est important de vérfier que les deux parties du support soient réglées à la même hauteur afin d’assurer une surface d’appui correcte pour les deux plaques de glissement.
Caractéristiques techniques

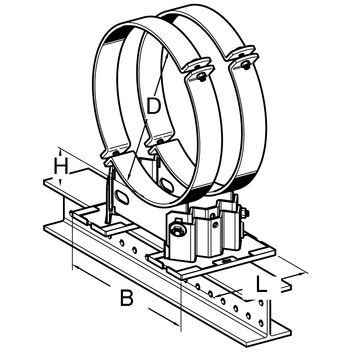

Type | Hauteur H à la livraison [mm] | Hauteur H plage de réglage [mm] | B [mm] DN 200 - 300 | B [mm] DN 350 - 600 |
---|---|---|---|---|
LD - HV 90 | 90 | 88,5 ... 113,5 | 285 | 325 |
LD - HV 150 | 150 | 116 ... 168,5 | 285 | 325 |
LD - HV 200 | 200 | 171 ... 223,5 | 285 | 325 |
Couples de serrage boulonnerie:
Vis de serrage collier | Couple de serrage [Nm] | Règlage hauteur | Couple de serrage [Nm] |
---|---|---|---|
DN 200 | 50 | Boulons dans montants | 80 |
DN 250 - 600 | 60 | Boulons dans montants | 80 |
Dimensions: | |
Plaque en métal: | L = 250 mm |
Plaque de glissement incl.: | L = 256 mm |
Matière: | |
Feuillards d'acier: | acier, revêtement HCP |
Boulons, écrous: | acier, revêtement HCP |
Plaque de glissement: | Polyamide 6.0, renforcé fibres de verre, couleur noire |
Plage de température plaque de glissement: | -20°C bis +130°C |
Température du fluide tf : | -20°C à +300°C (enlever la plaque de glissement pour tf > 270°C) |
Homologations
Pipe Shoe - external monitoring PDF | 626.1 KB Overview "All Pipe Shoes LD - HV" PDF | 195.4 KB
D'autres plages de serrage peuvent être trouvées dans le Pdf "Overview all Pipe Shoes LD-HV HCP" i.e Aperçu de tous types.
Note: HV 200 et stock hors gamme DN - quantité minimum et délai de livraison sur demande.
