Application

Pour la transformation d’un support libre Simotec en un point fixe axial unilatéral monté sur profil siFramo. Le support peut continuer à se déplacer librement en amont dans l’axe du tube et ne sera bloqué qu’à cet endroit.

Fourniture

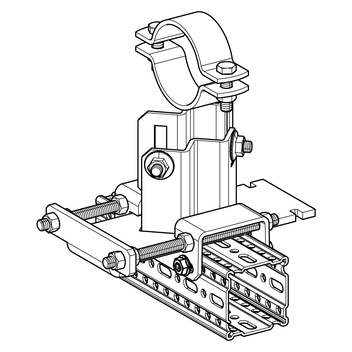

La butée AS F se compose de :
1 Support de point fixe
1 plaque de butée axiale
2 tiges filetées M12
8 écrous 6 pans M12 - 8

Assemblage

La plaque de glissement du support libre doit être enlevée. Montage de la butée sur le profil F 80 ou F 100 à l’aide de 4 vis autoformeuses FLS F. La distance de glissement souhaitée peut être réglée de manière flexible à l'aide des écrous jusqu'à un porte-à-faux maximum de 125 mm. Cela correspond à la moitié du patin jusqu’au bord du profil. La reprise de charge axiale du point fixe ne peut être assurée que grâce à l’utilisation d’un moyen de protection contre le glissement (par exemple des taquets) réalisé par un professionnel. Cette protection doit être prévue lors de l'étude et la conception de la tuyauterie et relève de la responsabilité de l'installateur de la canalisation.

Caractéristiques techniques

L'absorption de charge correspond aux valeurs pour la Patte point fixe XW F (voir la documentation dans le catalogue), avec un maximum de 12 kN par butée dans le sens axial.
