Application

Pour relier les rails d'installation de type 41 à la structure du bâtiment, l'angle pouvant être librement réglé dans une plage de 0° à 180°. Spécialement conçu pour être relié à la structure. Les deux points de fixations aux rails assurent un blocage en rotation, de manière à compenser les forces latérales.

Assemblage

Version 1:

1.

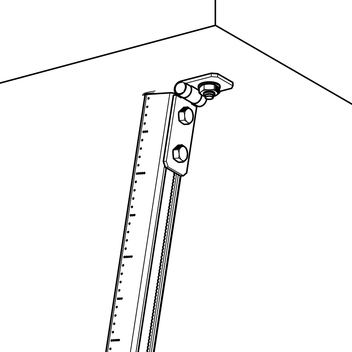

Fixer le support articulé JOI S aux moyens d’ancrages à la structure du bâtiment ou au rail aux moyens d’ancrages.
2.
Fixer au rail à l’aide d’écrou rail M10.


Version 2:

1.

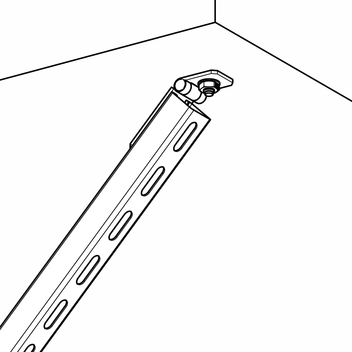

Engager l’écrou rail dans le rail et le fixer à l’aide d’une vis type SKT.
2.
Fixation à la structure du bâtiment ou au rail à l’aide des ancrages appropriés.

Caractéristiques techniques

Charge nominale:
2,0 kN par traverse fixée avec deux EW 41-1(charge au centre)
Couple de serrage:
50 Nm
Matériel:
Acier, électro-galvanisé

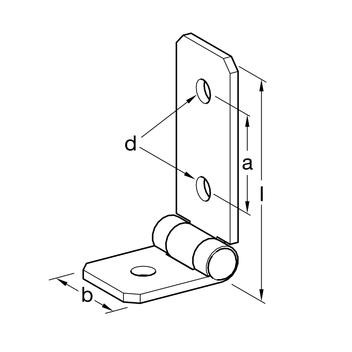

Typea
[mm]
b
[mm]
d
[mm]
l
[mm]
Poids
[kg]
Condit.
[pièces]
No. article
JOI S444010,5980,2150 116577
