Application

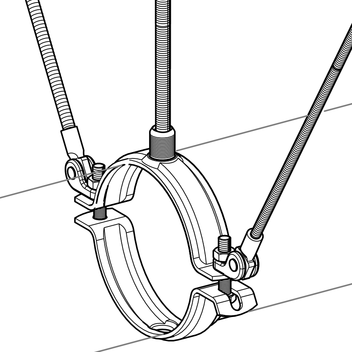

Le support articulé SG se monte directement sur les oreilles d’un collier et offre la possibilité de réaliser rapidement un renfort latéral supplémentaire sécurisé.

  • réglage variable de l’angle du renfort
  • le support articulé autorise une rotation de 180° sur l’oreille du collier
  • axe d’articulation captif imperdable

Fourniture

Support articulé (fonte) avec adaptateur captif

Assemblage

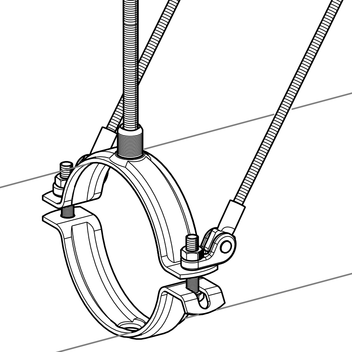

Fixer le support articulé sur l’oreille du collier avant de visser la tige filetée dans l’adaptateur.

Caractéristiques techniques

Combinaisons support articulé / collier possibles:

SG M10-11:
Stabil D-3G (133-140 jusqu'à 167-173)
Stabil D-A (76-81 jusqu'à 124-129)
Stabil RB-A (13-18 jusqu'à 45-49)

SG M10-13:
Stabil D-3G (176-184 jusqu'à 310-316)
Stabil D-A (133-140 jusqu'à 297-303)
Stabil RB-A (57-61 jusqu'à 214-220)
Stabil D-M16 (218-227 et 271-277)

SG M10-17:
Stabil D-A (316-324 jusqu'à 513-521)
Stabil RB-A (248-254 jusqu'à 603-610)

Typ
Angle α
Charge admissible
[kN]
SG M10-11 0 - 45°
90°
15
5
SG M10-13 0 - 45°
90°
15
6
SG M10-17 0 - 45°
90°
15
7

Matière:
Base articulée:
fonte, électro-galvanisé
Adaptateur:
acier, électro-galvanisé

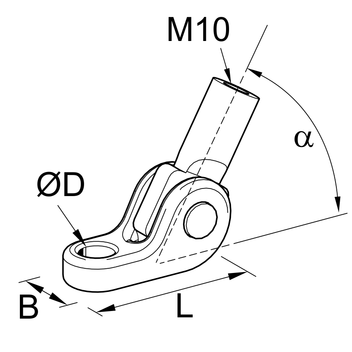

Typeø D
[mm]
Largeur B
[mm]
Longueur L
[mm]
Condit.
[pièces]
No. article
SG M10-1111205225 115044
SG M10-1313225425 115045
SG M10-17172759,525 115046
