Pressix CC 41 - Système de Montage

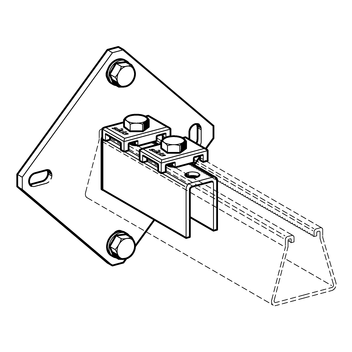

Platine WBD 41-75/65
![](/sixcms/media.php/443/thumbnails/1356_wbd-halter_41_75_65_anw01.2375.tif.45548.png)
![](/sixcms/media.php/443/thumbnails/1356_wbd-halter_41_75_65_d_anw01.2376.tif.45549.png)
Courbe de charge valable uniquement en combinaison avec 41-75/65/3,0

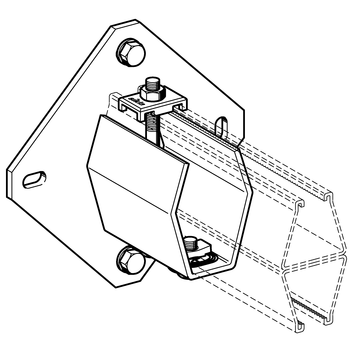

Platine WBD 41-75/65 D

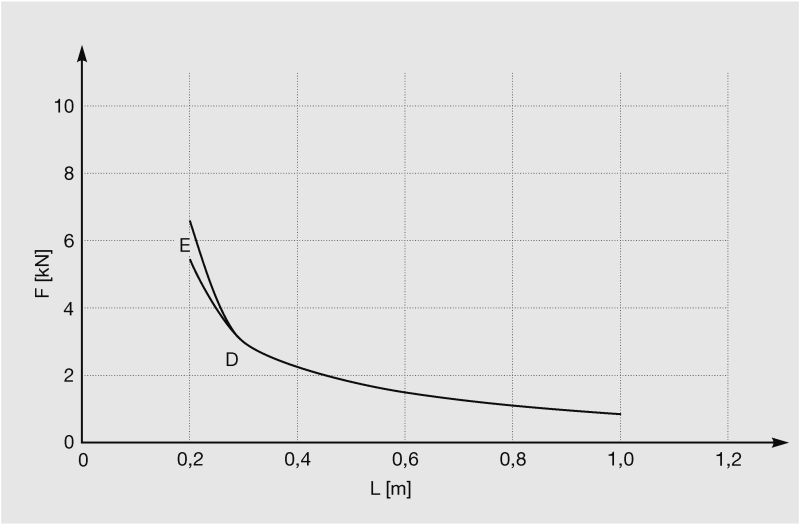

Courbe de charge valable uniquement en combinaison avec rail 41-75/65/3,0 D
Restrictions σadm ≤ 160 N/mm2 fadm ≤ L/100 pour L > 300 mm fadm ≤ 3 mm pour L = 200 ... 300 mm | Capacité ancrage (cheville) A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN | ![]() |
