Pressix CC 41 - Système de Montage

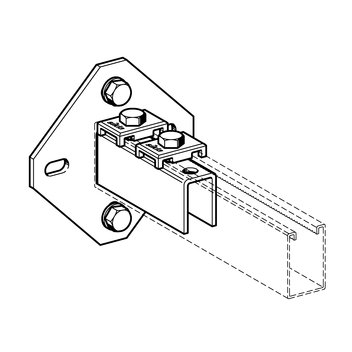

Platine WBD 41/62
![](/sixcms/media.php/443/thumbnails/1356_wbd-halter_41_62_anw01.2391.tif.45562.png)
![](/sixcms/media.php/443/thumbnails/1356_wbd-halter_41_62_d_anw01.2390.tif.45561.png)

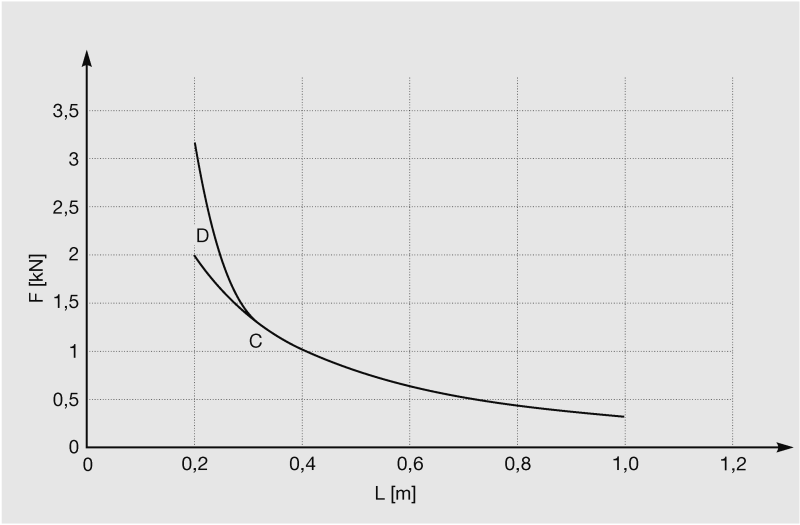

Courbe de charge valable uniquement en combinaision avec rail 41/62/2,5

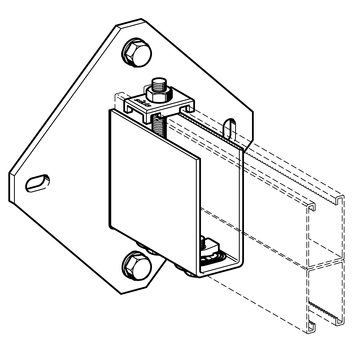

Platine WBD 41/62 D

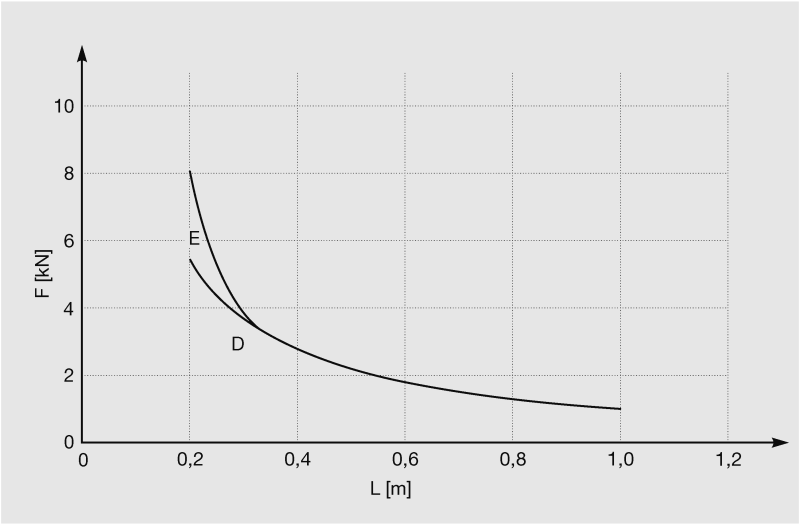

Courbe de charge valable uniquement en combinaison avec rail 41/62/2,5 D
Restrictions σadm ≤ 160 N/mm2 fadm ≤ L/100 pour L > 300 mm fadm ≤ 3 mm pour L = 200 ... 300 mm | Capacité ancrage (cheville) A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN | ![]() |
