Supports gaines
Equerre de fixation LUW A
![](/sixcms/media.php/443/thumbnails/1601_l%C3%BCftungswinkel%20luw_l_sl_m.tif.46929.png)
![](/sixcms/media.php/443/thumbnails/1601_l%C3%BCftungswinkel%20luw_z_m.tif.46930.png)
![](/sixcms/media.php/443/thumbnails/1601_L%C3%BCftungswinkel%20_LUW_anw01.tif.46931.png)
Application

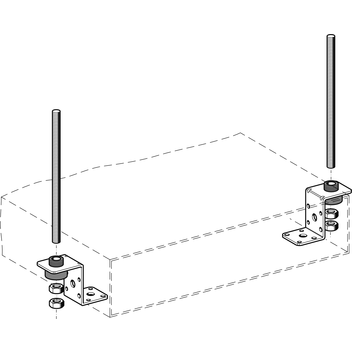

Supportage de gaines de ventilation rectangulaires directement sous plafond ou pour installations suspendues par tiges filetées.
Les types A-SL et A-SZ servent à la suspension isophonique de gaines rectangulaires et à diverses applications nécessitant de l’isolation acoustique selon DIN 4109.
Fourniture
Types A-SL et A-SZ livrés complets avec plot isophonique pré-monté.
Assemblage

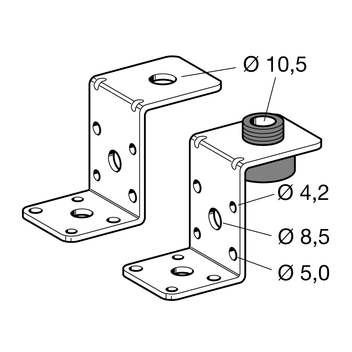

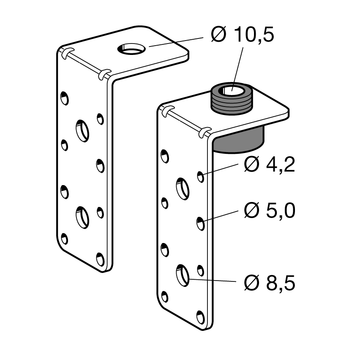

Montage possible par rivets (Ø 4 - 5 mm), vis tôle (Ø 4-5 mm) ou vis métriques M8.
Caractéristiques techniques
Charge utile: | 0,5 kN pour A-L et A-Z 0,3 kN pour A-SL et A-SZ |
Matière (cornière): | acier, électro-galvanisé |
Types A-SL et A-SZ Isolation acoustique: | jusqu'à 8,7 dB(A) |
Plot isophonique: | EPDM, noir |
Plage de température: | -50°C à +100°C |
