Together we build.
siklasicher.
Composants Industriels

Collier froid RB

Application

Collier isolé industriel en mousse PUR haute densité pour systèmes réfrigérants et d'autres applications d'eau froide/eau glacée.

Fourniture

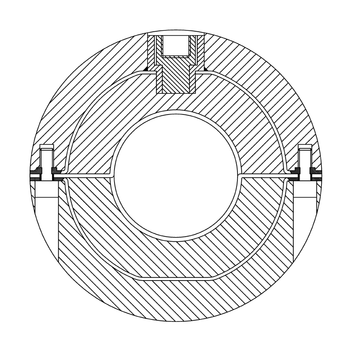

Collier en deux parties avec anneau interne, écrou de raccordement et vis de serrage métalliques intégrés.

Assemblage

Visser la partie supérieure (par le biais de l'écrou de raccordement) sur tige ou tube fileté selon le choix retenu et positionner le tube à fixer. Visser l'autre moitié du collier fermement sur la partie supérieure.
A noter: il n'est pas nécessaire d'appliquer un cordon de pâte d'étanchéité entre les deux segments du collier.

Caractéristiques techniques

Isolant:
mousse PUR haute densité (250 kg/m3 ,B2)
Résistance à la compression:
sous charge statique: 4,3 N/mm2 à 23° C
Résistance à la diffusion:
µ = 1200
λ = 0,045 W/mk à 0°C
Résistance au feu:
EL selon DIN EN 13501-1
Plage de température:
de - 50° C jusqu'à + 105° C
Isolation phonique
jusqu'à 16 dB(A)

Type
Charge maximum adm.
[kN]
15/30 0,27
17/30 0,27
18/30 0,28
21/30 0,33
22/30 0,34
27/30 0,42
28/30 0,44
33/30 0,53
35/30 0,55
42/30 0,66
48/30 0,75
54/30 0,87
57/30 0,89
60/30 1,20
76/30 1,48
89/30 1,73
114/40 2,67
133/40 3,11
139/40 3,27
159/40 3,72
168/40 4,40
204/60 5,20
219/60 5,26

* = Délai de livraison sur demande

TypeTube
Da [mm]
Epaisseur
isolation [mm]
Largeur du
collier [mm]
Raccordement
taraudé
Poids
[kg]
Condit.
[pièces]
No. article
15/30 *1536401/2"/M10/M80,1910 117484
17/30 *1735401/2"/M10/M80,1910 193310
18/30 *1835401/2"/M10/M80,1910 193327
21/302133401/2"/M10/M80,1910 168528
22/302233401/2"/M10/M80,1910 193334
27/302731401/2"/M10/M80,1910 168537
28/302830401/2"/M10/M80,1910 193341
33/303332401/2"/M10/M80,2010 168546
35/303531401/2"/M10/M80,2110 193358
42/304231401/2"/M10/M80,2210 168555
48/304830401/2"/M10/M80,2210 168564
54/305432401/2"/M10/M80,2410 193365
57/30 *5730401/2"/M10/M80,2510 193372
60/306030501/2"/M10/M80,2710 168582
76/307630501/2"/M10/M80,4110 168607
89/308931501/2"/M10/M80,465 168616
114/4011441601/2"/M10/M81,035 193419
133/4013343601/2"/M10/M81,155 193426
139/4013940601/2"/M10/M81,155 193433
159/4015940601/2"/M121,284 193440
168/4016840601/2"/M121,324 193457
204/60204681003/4"/M163,301 193464
219/60219611003/4"/M163,231 193471
