Composants Industriels

Platine à manchon GPL F

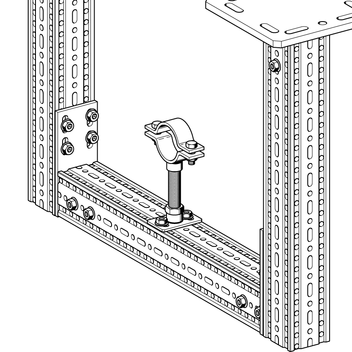

Application

Elément permettant la fixation directe de colliers pas tube filetée 1/2" ou par tiges sur profils siFramo TP F 80 ou TP F 100.

Assemblage

Fixation verrouillée sur profil TP F à l'aide de 2 vis auto-formeuses FLS F.

Caractéristiques techniques

Type
Charge utile (traction)
[kN]
Charge utile (tranversale)
[kN]
Moment de flexion admissible
[Nm]
GPL F 80-1/2" 8,0 13,0 53
GPL F 80-M10 8,0 13,0 15
GPL F 80-M12 8,0 13,0 26
GPL F 80-M16 8,0 13,0 62
GPL F 100-1/2" 8,0 13,0 53
GPL F 100-M10 8,0 13,0 15
GPL F 100-M12 8,0 13,0 26
GPL F 100-M16 8,0 13,0 62

Dimensions de la platine GPL F 80:
80 x 50 x 4 mm
Dimensions de la platine GPL F 100:
100 x 50 x 4 mm
Matière:
Acier, HCP

TypePoids
[kg]
Condit.
[pièces]
No. article
GPL F 80-1/2"0,150 192900
GPL F 80-M100,150 113004
GPL F 80-M120,150 112911
GPL F 80-M160,150 195833

GPL F 100-1/2"0,250 113089
GPL F 100-M100,250 113338
GPL F 100-M120,250 113646
GPL F 100-M160,250 113090
