siFramo 100
Platine d'embase AP
Application
Platine pré-percée permettant le montage d'une Console TKO F 80 ou F 100, TKO 100 ou TKO 120 sur des charpentes métalliques avec une largeur d'aile > 120 mm.

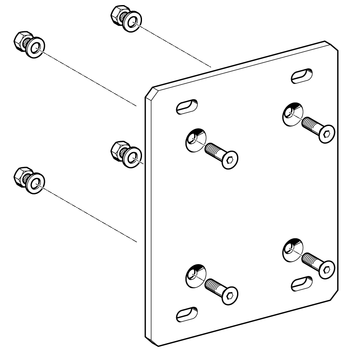

Fourniture
Platine d'embase AP
Accessoires :
4 vis noyées M12 x 35
4 écrous autobloquants M12
4 rondelles de sécurité
Assemblage
| 1. | Fixation d'une Console TKO 100 à l'aide des vis et écrous autobloquants fournis. |
| 2. | Accrochage aux charpentes ou poutres d'acier par le biais d'un Kit de montage 5P M12 S, ou 5P M16 S (à partir du type AP 161/200). |
Caractéristiques techniques
| Type | Dimension de la platine L x B [mm] | Trous pour | Pour ailes charpente de largeur [mm] |
|---|---|---|---|
| AP 121/160 | 320 x 260 x 12 | M12 | 121 - 160 |
| AP 161/200 | 320 x 310 x 12 | M16 | 161 - 200 |
| AP 201/240 | 320 x 360 x 12 | M16 | 201 - 240 |
| AP 241/310 | 420 x 220 x 12 | M16 | 241 - 310 |
| Matière: | |
| Platine: | Acier HCP |
| Vis: | DIN EN ISO 10642 acier classe 8.8, finition HCP |
| Ecrous: | Acier 8, finition HCP |
| Rondelles: | Acier HCP |
