Système de chevillage chimique VMZ-A - Goujons
Application
Goujon d'ancrage pour la fixation de charges lourdes dans les zones fissurés ou
non-fissurés du béton, utilisé en conjonction avec les accessoires d'injection de résine VMZ.
Adapté à la pose de consoles murales, équerres de consolidation, rails d'installation etc.. dans des zones sans présence d'humidité à l'intérieur des bâtiments (versions en inox disponibles sur demande).
- Aucune mèche spéciale n'est requise
- Résistance aux charges élevée
- Faibles distances entre fixations et aux bords
- Approuvé pour une utilisation parasismique de catégorie de performance C1 et C2 (M10-M16)
Fourniture
Livré complet avec rondelle et écrou six pans.
Assemblage
| 1. | Forer un trou (selon le diamètre préconisé pour le goujon à sceller) perpendiculairement au support. |
| 2. | Nettoyer soigneusement le trou à l'aide de la soufflette et l'écouvillon approprié. |
| 3. | Enlever les bouchons de protection et visser la buse mélangeur sur le cartouche; remplir le trou avec le mélange de résine jusqu'à environ le 2/3 de sa profondeur. |
| 4. | Pousser le goujon à la main dans le trou en vérifiant la profondeur d'assise à l'aide du repère de profondeur d'ancrage gravé sur le goujon. |
| 5. | Une petite quantité de mélange de résine devrait déborder du trou (pouvant être enlevé après) signifiant que le forage est bien rempli. |
| 6. | Respecter le temps de prise (durcissement) du mélange avant de fixer l'élément à supporter (respecter les couples de serrage indiqués au tableau). |
Un notice de montage detaillé est joint au produit.
Caractéristiques techniques
| Typ | M8 50 | M10 60 | M12 80 | M12 125 | M16 125 |
| Charge admissible 1) traction C20/25 2) [kN] | 5,8 | 7,6 | 11,7 | 22,9 | 22,9 |
| Charge admissible 1) traction C25/30 2) [kN] | 6,5 | 8,5 | 13,1 | 25,6 | 25,6 |
| C30/37 2) [kN] | 7,1 | 9,3 | 14,3 | 27,1 | 28,1 |
| C40/50 2) [kN] | 8,2 | 10,8 | 16,6 | 27,1 | 32,4 |
| C50/60 2) [kN] | 8,6 | 11,9 | 18,5 | 27,1 | 36,2 |
| Charge admissible 1) cisaillement V C20/25 2) [kN] | 8,0 | 12,0 | 19,4 | 19,4 | 36,0 |
| ≥ C30/37 2) [kN] | 8,0 | 12,0 | 19,4 | 19,4 | 36,0 |
| Moment de flexion adm. M [Nm] | 17,1 | 34,3 | 60 | 60 | 152 |

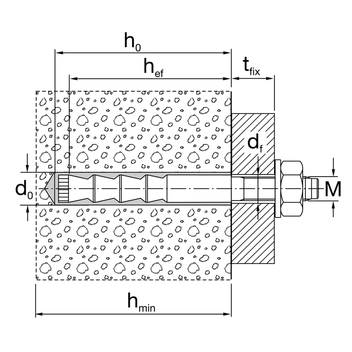

| Epaisseur min. du support hmin ≥ [mm] | 80 | 100 | 110 | 160 | 170 |
| Entraxe Scr,N [mm] | 150 | 180 | 240 | 375 | 375 |
| Distance au bord Ccr,N [mm] | 75 | 90 | 120 | 187,5 | 187,5 |
| Entraxe min. smin [mm] | 40 | 40 | 40 | 50 | 60 |
| Distance au bord min. cmin [mm] | 40 | 40 | 50 | 50 | 60 |
| Profondeur d'ancrage hef [mm] | 50 | 60 | 80 | 125 | 125 |
| Diamètre de forage do [mm] | 10 | 12 | 14 | 14 | 18 |
| Profondeur de forage h0 [mm] | 55 | 65 | 85 | 130 | 133 |
| Couple de serrage pour fixation Tinst [Nm] | 10 | 15 | 25 | 30 | 50 |
| Charge limite en cas d'incendie | |||||
| Charge admissible R 30 F limite [kN] | 1,69 | 3,38 | 5,8 | 5,8 | 7,62 |
| Charge admissible R 60 F limite [kN] | 0,07 | 0,83 | 3,11 | 3,11 | 5,81 |
| Charge admissible R 90 F limite [kN] | 1,14 | 1,14 | 4,01 | ||
| Charge admissible R 120 F limite [kN] | 3,11 |
| 1) | Les charges sont valables pour températures permanentes jusqu'à 50°C et températures de courte durée jusqu'à 80°C . Les charges admissibles sont inférieures pour entraxes, distances aux bords et profondeurs d'ancrage inférieurs aux minima indiqués. |
| 2) | Béton fissuré 50 °C / 80 °C. |
Charges admissibles selon EN 1992-4 sans influence des distances au centre et aux bords.Le facteur de sécurité global est pris en compte (YM et YF). On applique les valeurs figurant dans l’agrément cité, selon l’édition actuelle disponible sur www.sikla.de/service/downloads.
| Matière: | acier électro-galvanisé |
Homologations
Agrément Sikla ETA-10/0260
1) Délai de livraison sur demande – les marchandises seront fabriquées sur commande.
